T148 CAS32 Generálna oprava

9. 3. 2017

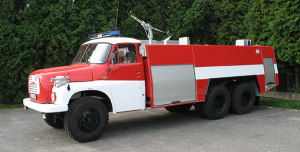

CAS 32 TATRA 148 6x6 technické zhodnotenie - THT SLOVENSKO

Do GO odchádza 28.3.2017




Jedná sa o techniku, ktorá sa využíva pri veľkých požiaroch ako zdroj hasiacej vody, ako aj na kyvadlovú prepravu hasiacej látky.

1. PODVOZOK
a) celková oprava motoru s preskúšaním na skúšobnej stolici
b) celková oprava prevodovej skrine
c) celková oprava prídavnej prevodovej skrine
d) celková oprava pomocného pohonu
e) celková oprava prednej nápravy
f) celková oprava I. zadnej nápravy
g) celková oprava II. zadnej nápravy
h) celková oprava riadenia
i) celková oprava rámu, hlavné časti rámu samostatne opieskované
j) celková oprava vzduchovej sústavy vrátane všetkých komponentov
k) celková oprava kabíny, kabína vybavená novým čalúnením a anatomickým sedadlom vodiča; sedadlo pre 2 spolujazdcov vybavené integrovanými držiakmi dýchacích prístrojov s opierkami hlavy
l) celková oprava elektroinštalácie
m) kompletné premazanie podvozku
n) dodávka a montáž meniča napätia 12V/24V
o) dodávka a montáž svetlometov do hmly
p) dodávka a montáž lampičky pre čítanie máp pri sedadle veliteľa
q) dodávka a montáž prípojky pre doplňovanie tlakového vzduchu, umiestnená v blízkosti nástupu do automobilu vrátane ochranného krytu
r) celkové nalakovanie podvozku a kabíny, vrátane antikoróznej úpravy dutín a spodnej časti kabíny

Alternatívne:
Diely u ktorých je predpoklad, že môžu byť poškodené v takom rozsahu, že už nebude možná ich oprava v rozsahu tejto špecifikácie a bude potrebná ich úplná náhrada:
a) akumulátory
b) pneumatiky typ 11/20 BARUM NR 55
c) tlmič výfuku
d) nárazník predný
e) blatník predný - ľavý
f) blatník predný - pravý
g) dvere pravé
h) dvere ľavé
i) kapota motora
j) sklo čelné - pravé
k) sklo čelné - ľavé
l) palivová nádrž

2. NADSTAVBA
2.1 KAROSÉRIA
a) nové boky karosérie (náhrada výliskov rovnými bokmi)
b) zhotovenie nového oplechovania z obojstranne pozinkovaných plechov, ktoré budú na kostru lepené a zatmelené
c) z dôvodu uvedeného v písm. b) upraviť tvar zadných blatníkov
d) nová uzavretá zadná skriňa s priestormi pre príslušenstvo z oboch bokov a zozadu (priestory a regály pre uloženie výbavy vyrobiť z hliníkových plechov a profilov)
e) priestory v novej zadnej skrini a priestory na bokoch vozidla - predné (ovládanie čerpadla) uzatvorené hliníkovými roletkami
f) modernizovať panely ovládania čerpacieho zariadenia
- dodávka a montáž elektronických hladinomerov vody a penidla s ukazovateľmi
- doplniť schému obsluhy
- doplniť schému potrubia (penidlo, voda) a ovládacích prvkov
- odstrániť pôvodné pohotovostné navijaky pre zásah penou
g) zmena pôvodných guľových kohútov čerpacieho zariadenia na súčasne používaný typ
h) klapka nasávania z nádrže ovládaná pneumaticky s možnosťou núdzového ručného ovládania
i) odvodnenie čerpadla a guľových kohútov presunúť do jedného miesta pod karosériu (zadný priestor)
j) potrubie pre plnenie nádrže z hydrantu vyviesť pod zadné rolety
k) dodávka a montáž prietokového navijaku s elektrickým navíjaním do zadnej skrine (zadný priestor)
l) dodávka a montáž tvarovo stálej hadice DN 25 v dĺžke 60m vrátane kombinovanej prúdnice (najmenej 90l/min pri 0.6 MPa)
m) dodávka a montáž odrazových dosiek na zadnej stene vozidla
n) núdzové uloženie rezervného kolesa na hornej plošine
o) rekonštrukcia elektroinštalácie
p) na hornej plošine umiestniť:
- hliníkovú skriňu pre uloženie 4ks nasávacích hadíc s priemerom 110 x 2,5 m; 2ks lopát; 1ks krompáč; 1ks požiarna sekera
- fixačné prvky pre umiestnenie 4-dielneho nastavovacieho rebríka, ťažnej tyče, trhacieho háku
q) zrušiť pôvodné ťažné zariadenie
r) výfuk vyviesť nad hornú plošinu vozidla
s) nalakovanie nadstavby

2.1.1 Rozmiestnenie výbavy
Štandardná výbava je uložená v skriniach v regáloch a na platniach z hliníkových plechov a profilov. Kovové držiaky pre uchytenie výbavy pozinkované. Rozmiestnenie výbavy je uvedené v bode 5. Výbava nie je súčasťou rekonštrukcie.

2.1.2 Horná plošina
a) montáž novej hornej plošiny z protisklzového hliníkového plechu
b) vytmelenie a utesnenie hornej podlahy zadnej plošiny
c) montáž hliníkovej skrine pre uloženie výbavy
d) dodávka ťažnej tyče (priemer otvorov ťažných ôk 40/40mm, rozostup najmenej 2200mm) vrátane držiakov

2.2 NÁDRŽE
2.2.1 Nádrž na vodu
Dodávka novej nádrže na vodu z oceľového plechu. Hrdlo a veko nádrže vyrobené z nehrdzavejúceho plechu

2.3 ČERPACÍ AGREGÁT
2.3.1 Čerpadlo
a) dodávka nového čerpadla
b) odskúšanie čerpadla
c) zmeranie parametrov čerpadla
d) nalakovanie

2.3.2 Armatúry
a) opieskovanie
b) demontáž do základných dielov
c) kompletná oprava armatúr (dodávka prednostne nových dielov alebo rekonštruovaných dielov)
d) dodanie a montáž 4ks nových prírubových guľových kohútov 75 na výtlačné potrubie
e) dodanie a montáž 2ks nových prírubových guľových kohútov 52 na plnenie nádrže z čerpadla
f) dodanie a montáž 2ks nových spätných klapiek pre plnenie nádrže z hydrantu
g) výmena všetkých gumených častí a tesniacich prvkov
h) nalakovanie

2.3.3 Výveva
a) oprava, prípadne výmena
b) nalakovanie

2.4 LAFETOVÁ PRÚDNICA
a) opieskovanie
b) demontáž do základných dielov
c) kompletná oprava (dodávka prednostne nových dielov alebo rekonštruovaných dielov)
d) zmena počtu výsuvných lafetových prúdnic z 2ks na 1ks, ponechať len za kabínou
e) dodanie a montáž nového prírubového guľového kohúta 75 na ovládanie lafety
f) výmena všetkých gumených častí a tesniacich prvkov
g) nalakovanie

2.5 ELEKTROINŠTALÁCIA
a) zhotovenie novej elektroinštalácie nadstavby
b) dodávka a montáž presvetlených bočných odraziek
c) dodávka a montáž predných a zadných obrysových svetiel
d) dodávka a montáž združených zadných svetlometov ZKW
e) dodávka a montáž koncových spínačov roletiek a osvetlenia schránok
f) dodávka a montáž zvukovej signalizácie zariadenia spätného prevodového stupňa
g) dodávka a montáž novej svetelnej rampy s dvomi zábleskovými majákmi modrej farby, so sirénou s možnosťou voľby tónu "WAIL", "HELP", "HI-LI" a s reproduktorom pre hlásenie (svetelná rampa je vybavená ochranným rúrkovým rámom)
h) dodávka a montáž dvoch doplnkových diódových svetiel modrej farby na prednú časť vozidla
i) dodávka a montáž zábleskového majáku modrej farby na zadnú časť nadstavby
j) dodávka a montáž prípojky pre dobíjanie akumulátora v tesnej blízkosti nástupu vodiča do automobilu
k) dodávka a montáž výstražnej oranžovej aleje (LED)

3.1 POVRCHOVÁ ÚPRAVA
a) opieskovanie
b) odmastenie
c) nástrek základnou epoxidovou farbou
d) tmelenie a brúsenie (polyesterový tmel)
e) nástrek medzivrstvy akrylátovým plničom
f) nástrek vrchného akrylátového dvojzložkového emailu

3.2 ANTIKORÓZNE ÚPRAVY
a) diely oplechovania (obojstranne pozinkovaný plech)
b) vnútorné plochy uzatvorených profilov (nástrek špeciálnou hmotou na báze vosku)
c) podbehy (nástrek izolačnou protihlukovou a protiabrazívnou hmotou na báze kaučuku)
d) diely výfukového potrubia (nástrek roztavených hliníkom)

4. OSTATNÉ
Vozidlo bude odovzdané s katalógom náhradných dielov a návodom k obsluhe.

5. ROZMIESTENIE VÝBAVY PRE CAS 32 T 148 6x6

Kabína vodiča:
2ks svietidlo
2ks vzduchový autonómny dýchací prístroj
2ks záložná fľaša pre vzduchový autonómny dýchací prístroj
2ks nôž na bezpečnostné pásy
10 párov chirurgických rukavíc

Zadná skriňa ľavá:
2ks prúdnica 75
2ks hmlová prúdnica 52
2ks prúdnica 52 s uzáverom
2ks kľúč 75/52
3ks hadica 75x20
2ks hadica 75x5
2ks vidlica na lano
1ks ventilové lano 8x25
1ks záchytné lano
2ks vrecko na objímky
2ks objímka na hadice 52
4ks objímka na hadice 75

Zadná skriňa pravá:
2ks kľúč 125/75
1ks hydrantový nadstavec
1ks kľúč k nadzemnému hydrantu
1ks kľúč k podzemnému hydrantu
4ks hadica 62x20

Zadná skriňa:
1ks prechod 110/75
2ks prechod 75/52
1ks ploché páčidlo
1ks rozdeľovač
1ks sací kôš 110

Horná plošina:
1ks nastavovací rebrík štvordielny
4ks savica 110x2.5 (uložené v hliníkovej skrini)
1ks trhací hák (uložený v hliníkovej skrini)
1ks ťažná tyč
2ks lopata s násadou (uložené v hliníkovej skrini)
1ks krompáč s násadou
1ks požiarny svetlomet s kĺbovým držiakom (na zadnom zábradlí)
1ks požiarna sekera (uložené v hliníkovej skrini)
